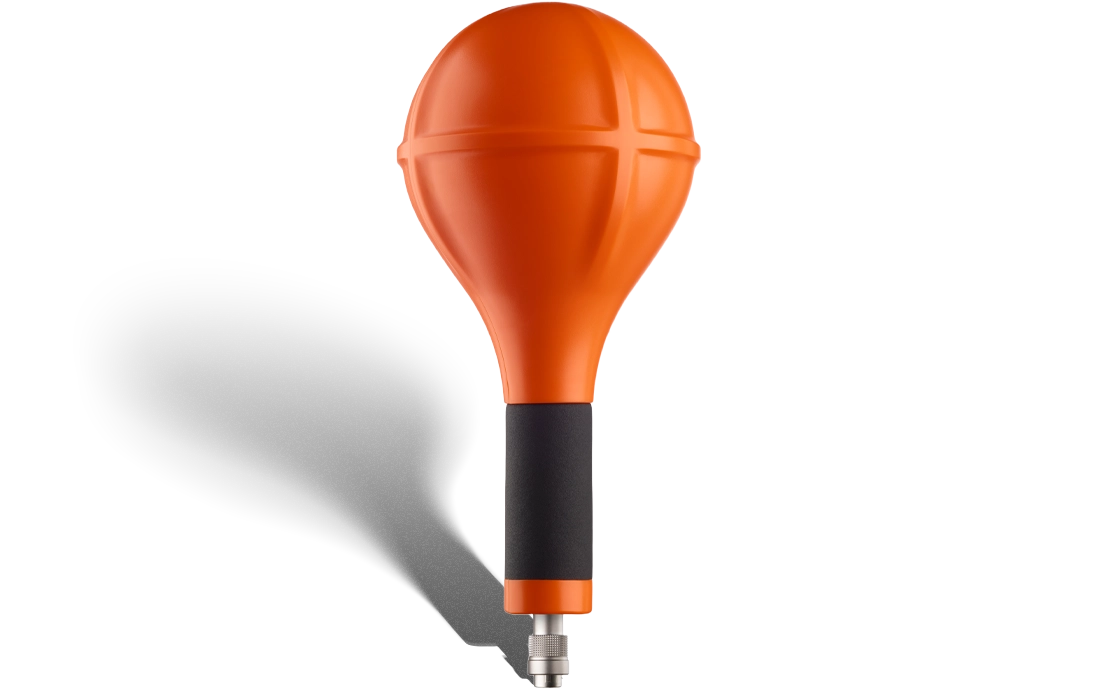

La Sonda WP10M de Wavecontrol, con el soporte experto de Gealia, es una sonda isotrópica avanzada para la medición simultánea de campos eléctricos y magnéticos en un rango de amplio espectro desde 1 Hz hasta 10 MHz. Incorpora análisis espectral FFT de 1024 puntos, alta sensibilidad y gran robustez frente a campos intensos, garantizando mediciones fiables, trazables y conformes a ICNIRP, IEEE y la Directiva Europea 2013/35/UE. Es la solución ideal para auditorías CEM en infraestructuras eléctricas, transporte, industria de inducción, laboratorios de I+D y entornos médicos.
Para el profesional que se enfrenta a entornos electromagnéticos complejos donde conviven la baja frecuencia y la radiofrecuencia inicial, la Sonda WP10M de Wavecontrol es la herramienta definitiva. Capaz de cubrir un rango excepcional desde 1 Hz hasta los 10 MHz, esta sonda permite medir simultáneamente los campos eléctrico y magnético con un nivel de detalle sin precedentes. Es la respuesta técnica para quienes necesitan auditar desde la red eléctrica convencional hasta sistemas de comunicación y procesos industriales de alta frecuencia, todo con un único sensor de análisis espectral.
La WP10M destaca por su versatilidad y su capacidad de procesamiento avanzado en tiempo real:
Rango Frecuencial Extendido: Única en su clase al cubrir desde 1 Hz hasta 10 MHz, permitiendo la evaluación de armónicos, transitorios y señales de RF de baja banda.
Análisis Espectral por FFT: Incorpora un potente análisis de Transformada Rápida de Fourier (FFT) de 1024 puntos, permitiendo descomponer las señales para identificar con precisión el origen de la exposición.
Doble Medición Isotrópica (E y H): Utiliza una bobina isotrópica patentada de $100~cm^{2}$ junto con una disposición dipolar para capturar ambas componentes del campo de forma omnidireccional.
Diseñada para satisfacer las exigencias de certificación más estrictas, la WP10M asegura resultados con validez legal:
Calibración Acreditada ISO 17025: Como estándar en la gama alta de Wavecontrol, cada unidad cuenta con certificación acreditada (ILAC), garantizando la trazabilidad internacional de las medidas.
Conforme a Estándares de Salud: Cumple con los requisitos para la medición de la exposición humana según la ICNIRP, IEEE y la Directiva Europea 2013/35/UE, especialmente en entornos donde los límites varían rápidamente con la frecuencia.
La sonda ofrece dos modos principales de operación a través de los medidores SMP2/SMP3:
Modo Intensidad de Campo: Para una visualización rápida de los niveles RMS, valores de pico y gráficas temporales.
Modo Análisis de Espectro: Para una inspección detallada en bandas (Banda Baja: 1 Hz – 400 kHz / Banda Completa: 1 Hz – 10 MHz).
A pesar de su capacidad para medir niveles muy bajos (sensibilidad desde 2~V/m y 100~nT), la WP10M es extremadamente robusta, soportando campos eléctricos de hasta 100 kV/m y campos magnéticos de hasta 47 mT (@ 50 Hz).
La tecnología de Wavecontrol y el soporte de Gealia hacen de la WP10M la elección estratégica en:
Infraestructura Eléctrica: Auditoría de subestaciones, líneas de alta tensión y sistemas de energía renovable donde se requiere analizar armónicos de alta frecuencia.
Transporte Ferroviario y Marítimo: Evaluación de la exposición en sistemas de tracción eléctrica y equipos de navegación que operan en el rango de los kHz y MHz.
Industria de Inducción y Soldadura: Control de seguridad en procesos de alta potencia que generan campos intensos en el rango de frecuencia media.
Laboratorios de I+D y Medicina: Monitoreo de seguridad en entornos con equipos de diagnóstico médico o centros de investigación tecnológica.
¿Puedo ver las frecuencias exactas que generan el campo? Sí, mediante la función FFT de 1024 puntos, el equipo muestra un gráfico de barras con las frecuencias y sus respectivas intensidades.
¿Es apta para medir el campo eléctrico bajo líneas de alta tensión? Absolutamente. Su nivel de resistencia es de hasta 200 kV/m, lo que garantiza la seguridad del equipo y la precisión de la medida en entornos de alta tensión.
¿Qué medidor necesito para usar esta sonda? Es totalmente compatible con el SMP3 Navigator y el SMP2, aprovechando sus pantallas a color para las gráficas espectrales.
¿Qué mantenimiento requiere? Se recomienda una calibración periódica cada 24 meses en un laboratorio acreditado ISO 17025 para asegurar que la respuesta espectral se mantiene dentro de los márgenes de precisión.
Descubre más sobre la Sonda WP10M en nuestra sección de equipos de análisis espectral o consultando la ficha técnica oficial del producto aquí. Para asesoramiento técnico personalizado o planes de calibración, contacta con Gealia al correo: info@geaquality.com.
